    典型方案详细

基于PCC的水冷源多机组空调设备控制系统

2011.9 我公司完成70kW供液冷却空调设备调试,系统主要油加固PCC,加固触摸屏,3台制冷机组组成。

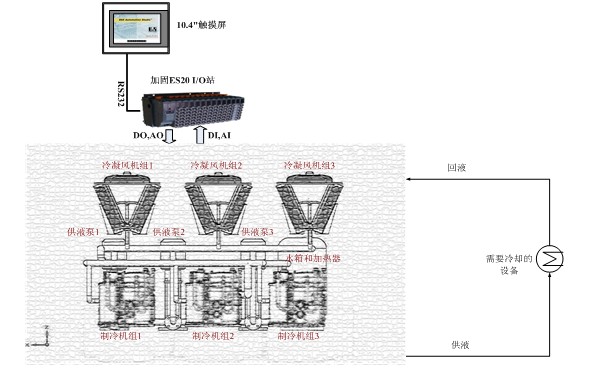

1.系统框图:

2.系统介绍

1)系统所有器件均按照军品的环境耐受度要求,采用我公司三防护、冲击振动加固以及-40~70°C宽温范围工作的产品,选型设计而成;

2)工作模式:常规风冷、自动制冷两种模式。

3)控制精度<0.5

4)水箱加热PID调节

5)根据设备发热功率的大小,自动选择制冷机组的启动数量

6)制冷机组的轮岗工作,防止同一台机组被频繁启动

7) 触摸屏显示系统参数,如供液温度,流量,压力等,显示系统报警信息,设定系统重要参数

8)风冷模式时对冷凝风机的PID控制

9)PCC 管理系统设置数据,具有保存,读取,出厂值的功能

10)与上位机CAN总线/以太网通信数据交换



2.1系统软件常见问题

a

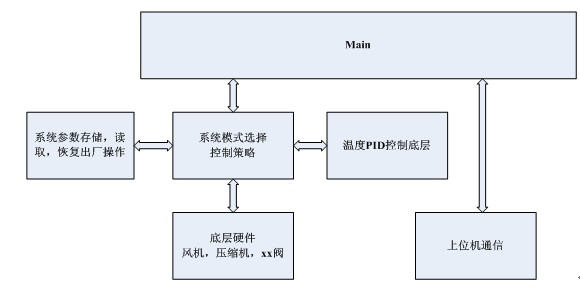

2.2软件框图
