    典型方案详细

基于贝加莱PCC的楼宇综合监控系统解决方案

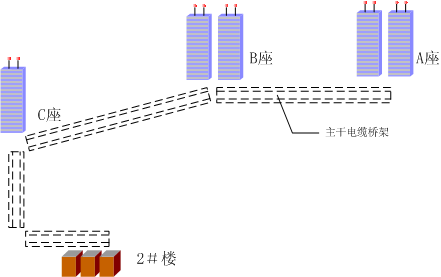

1.楼盘建筑位置分布关系图示:





2.各单元设备与点数估算表





设备名称

设备数目

监控信号类型

DI

AI

DO

AO

A

座东单元

电梯

2

运行状态、开关门、上下行、楼层信号、锁梯、检修、安全回路、故障报警

34







配电间(以5路进线,十路出线,6路照明估算)

1

供电出线的开关状态、断电报警、低压进线的开关状态、故障报警、停车场公共照明的开关状态、故障报警

42







供热机房

1

进/出水压力、进/出水温度



4





污水泵控制箱

1

工作状态、过热报警、电源状态、故障报警、污水池高液位报警、启停控制。

5



1



生活水泵控制箱

1

变频恒压供水:变频器输出电流,输出频率,启停状态、故障报警

2

2





A

座西单元

电梯

2

运行状态、开关门、上下行、楼层信号、锁梯、检修、安全回路、故障报警

34







配电间(以5路进线,十路出线,6路照明估算)

1

供电出线的开关状态、断电报警、低压进线的开关状态、故障报警、停车场公共照明的开关状态、故障报警

42







供热机房

1

进/出水压力、进/出水温度



4





污水泵控制箱

2

工作状态、过热报警、电源状态、故障报警、污水池高液位报警、启停控制。

10



2



生活水泵控制箱

1

变频恒压供水:变频器输出电流,输出频率,启停状态、故障报警

2

2





B

座东单元

电梯

2

运行状态、开关门、上下行、楼层信号、锁梯、检修、安全回路、故障报警

34







配电间(以5路进线,10路出线,6路照明估算)

1

供电出线的开关状态、断电报警、低压进线的开关状态、故障报警、停车场公共照明的开关状态、故障报警

42







污水泵控制箱

1

工作状态、过热报警、电源状态、故障报警、污水池高液位报警、启停控制。

5



1



B

座西单元

电梯

2

运行状态、开关门、上下行、楼层信号、锁梯、检修、安全回路、故障报警

34







配电间(以5路进线,10路出线,6路照明估算)

1

供电出线的开关状态、断电报警、低压进线的开关状态、故障报警、停车场公共照明的开关状态、故障报警

42







供热机房

1

进/出水压力、进/出水温度



4





污水泵控制箱

2

工作状态、过热报警、电源状态、故障报警、污水池高液位报警、启停控制。

10



2



生活水泵控制箱

1

变频恒压供水:变频器输出电流,输出频率,启停状态、故障报警

2

2





C

电梯

2

运行状态、开关门、上下行、楼层信号、锁梯、检修、安全回路、故障报警

34







配电间(以5路进线,10路出线,6路照明估算)

1

供电出线的开关状态、断电报警、低压进线的开关状态、故障报警、停车场公共照明的开关状态、故障报警

42







供热机房

1

进/出水压力、进/出水温度



4





污水泵控制箱

2

工作状态、过热报警、电源状态、故障报警、污水池高液位报警、启停控制。

10



2



生活水泵控制箱

1

变频恒压供水:变频器输出电流,输出频率,启停状态、故障报警

2

2





2#楼

电梯

3

运行状态、开关门、上下行、楼层信号、锁梯、检修、安全回路、故障报警

51







配电间(以5路进线,10路出线,6路照明估算)

1

供电出线的开关状态、断电报警、低压进线的开关状态、故障报警、停车场公共照明的开关状态、故障报警

42

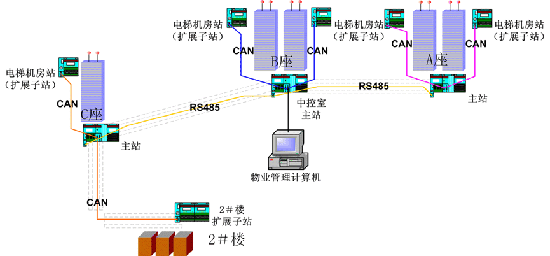

3.控制器的空间布设设计图示



各控制站拟采用奥地利 B&R的可编程计算机控制器(PCC)来设计实现,控制站的布设及主站与子站的选择,是综合考虑现场布线的条件、组网的扩展性、经济性等因素来决定的。方案图示如下:



从经济的角度考虑,网络采用CAN和RS485两种网络型式:



1)各楼座的监控主站与从站之间,采用CAN Bus设计,可以充分发挥现场总线,局部采集数据的经济高效的特点。



2)各楼座的监控主站与从站之间,采用 RS485网络设计,最大限度的降低了网络扩展的成本开支,同时通过开放与标准的接口协议(如Modbus RTU),可以十分方便的同管理计算机通信,以及面向未来可能的扩展要求。



3)多个CPU主站的设立,既兼顾到网络扩展与现场布线的方便性,同时由可以使各单元建筑内设备的监控具有相对的独立性,大大提高了整个系统运行的可靠性。
