    产品详细

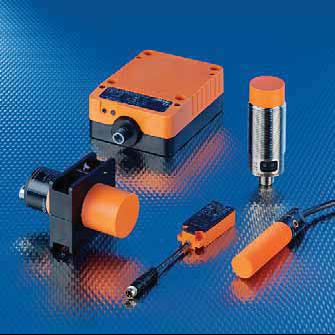

电容式传感器

特点:

1、增强的抗干扰度,提高运行利用率。

2、通过电位器,可调节感应距离。

3、用于不同应用的耐用的塑料外壳。

4、通过电缆、插头或接线端子提供不同的连接选择。

5、提供带可编程的输出功能。



工作原理:

首先需测量传感器感应面电极和电路点位电极之间的电容,一个接近的物体会影响这个电容器两极之间的电场。该原理不仅适用于金属物,也适用于非金属物。

原则上电容式传感器用一个RC振荡器工作,即使是一个很小的电容变化都会影响其振幅。然后集成处理器显示器将振幅转换成开关信号。其灵敏度可以通过电位器调节。



增强的抗干扰度:

当检测物体时,须将小至0.02pF的电容变化(一个电极的基本电容至少0.2pF!)精确的转换成可用的开关信号。这对电路的要求很高,因为电路和结构所要求的基本电容(例如导体电路及元器件的输入电容)增加了很多倍,这样大大地增加了对电容精确检测的难度。

对此,易福门电子公司已研发了解决该问题的前瞻性方案。一个新的传感器电路设计采用了非常有效的方法,避免之前所提到的RC振荡器出现的问题。新的电路方案明显地获得了更好的抗干扰参数值
